產品描述

1. Microsemi（并購了Symmetricom公司）收購公司的芯片級原子鐘 SA.45s 功耗低至 <120mW，體積只有 <17cc（40.6mm*35.5mm*11.4mm），具備120秒快速啟動及1PPS鎖定等優異特性。
2. SA.45s 輸出標準的CMOS電平10MHz 及 1PPS 信號，短期穩定度（阿倫方差）：2.5E-10@1s，老化率3E-10/月，溫度特性5E-10（-10℃ ~ +70℃），另可選擇寬溫的產品（-40℃ ~ +85℃）。
3. SA.45s 的 1PPS 輸出可同步到外部參考時鐘的 1PPS，準確度達到±100ns。1PPS輸入也可用于鎖定他的1PPS及頻率輸出分別到1ns及1.0E-12的水平。
4. SA.45s 自帶標準 CMOS 電平的 RS-232 串行接口，用于對器件進行控制和校準。同時也提供了一系列的狀態監控，還可以讀取SA.45s的內部時鐘時間信息（TOD）。
5. 尤為一提的是，CSAC支持設置在超低功耗模式下工作，此時其物理封裝會被暫時關閉，器件的工作類似于自由振蕩的TCXO的狀態。同時，物理封裝會周期性的啟動并重新鎖定TCXO。這種模式下的平均功耗僅僅只需要<50mW。

技術指標

芯片級銣鐘                         SA.45s-001                           SA.45s-002

輸出                             10MHz（3.3V CMOS）/1PPS兩分鐘快速啟動鎖定

初始準確度                        <±5E-11

輸入                                  1PPS

老化率                           月           <3E-10

                                    年          <1E-9

短穩                            @1s       <1.5E-10                            <2.0E-10

                                   @10s     <5.0E-11                           <7.0E-11

                                   @100s   <1.5E-11                           <2.0E-11

 相位噪聲（dBc/Hz） @1Hz   <-55

                                   @10Hz  <-78

                                   @100Hz <-113

                                   @1KHz  <-128

                                   @10KHz <-135

溫度特性                    <5E-10                                              <1E-9

工作溫度范圍            -10℃～+70℃                                       -40℃～+85℃

功耗（穩態，25℃）  <120mW                                             <-125mW

振動指標                    7.7g（均方根值）

（工作狀態）

沖擊指標                    1000g，1ms半正弦（非工作狀態）

工作電壓                    3.3Vdc

封裝(mm)                  40.6*35.5*11.4

主要特點

• 功耗 <120mW
• 體積：40.6mm*35.5mm*11.4mm
• 快速啟動（<2分鐘）
• 10MHz CMOS兼容輸出
• 1PPS同步輸入/輸出
• 全密封
• RS-232管理控制接口
• 超低功耗模式<50mW
• 水下傳感器網絡
• 反簡易爆炸裝置（Anti-IED）
• 干擾系統獨立傳感器網絡
• 無人駕駛飛行器
• 海洋物探
• 手持測試儀
• 需要高精度、低功耗的場景

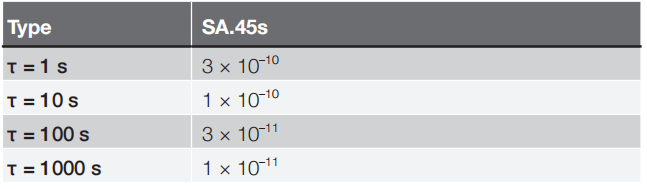

Short-Term Stability (Allan Deviation）

Physical

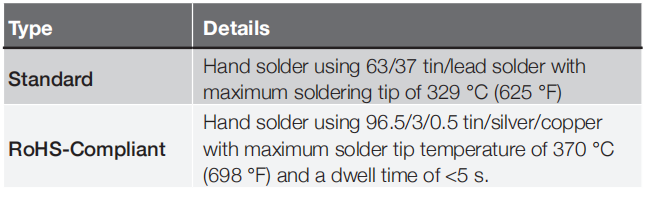

Solder
